Transmissor de caudal VC 600 do tipo clamp-on Medir ar comprimido e gáses sem necessidade de cortar tubos O VC 600 é um medidor de caudal do tipo clamp-on para a medição de consumo de ar comprimido, nitrogênio e outros gases. Realiza a medição por ultrassom a partir do exterior e é fixado ao tubo por meio de um sistema de fixação rápida; a tubulação permanece fechada e sob pressão. Por isso, é ideal para medições temporárias em auditorias e, especialmente, para pontos de medição nos quais não se deve perfurar nem abrir a tubulação. Vantagens do VC 600: Instalação sem intervenção na rede: o sistema de fixação rápida, composto por duas meias-conchas com quatro parafusos de aperto rápidas, é fixado ao tubo – sem perfuração, soldagem ou válvula esférica; a instalação continua em operação. Nenhum elemento de medição se projeta na seção transversal, portanto, não há perda de pressão adicional. Sem gel de ultrassom, sem trabalhos de calibração: basta colocar a unidade sensora no sistema de fixação rápida, prendê-la com dois parafusos e medir. Um único aparelho para auditoria e medição contínua: a mesma unidade de sensor mede alternadamente em diversos pontos de medição em diferentes sistemas de fixação rápida ou permanece no tubo onde a medição contínua deve ser realizada. Uma unidade de sensor para todos os diâmetros de tubos de 25 a 90 mm: o sistema de fixação rápida é selecionado de acordo com o tamanho do tubo existente, enquanto a unidade de sensor permanece a mesma. Diametros maiores sob consulta. Para aço, aço inoxidável e alumínio com espessuras de parede de 1,5 a 5,0 mm, ou seja, também para tubos de aço inoxidável de parede fina conforme a norma DIN EN 10357 e para sistemas de tubulação de alumínio em redes de ar comprimido. Fluxo volumétrico padronizado diretamente no aparelho: basta inserir o diâmetro interno, a espessura da parede, a pressão e a temperatura, e o sensor calcula automaticamente o fluxo volumétrico padronizado em Nm³/h, de acordo com a ISO 1217 ou a DIN 1343. Não é necessário um computador adicional para o cauculo de caudal separado; o contador e o registrador de dados estão integrados. A partir de 3 bar de pressão na rede, sem limite superior de pressão imposto pelo sensor: à medida que a pressão aumenta, o sinal de medição se torna mais forte; por isso, o VC 600 também é adequado para redes de alta pressão. Interfaces à escolha: 4–20 mA em todas as versões, além de Modbus RTU, IO-Link, Modbus TCP com PoE ou M-Bus. Operação na tela sensível ao toque ou via Bluetooth através do aplicativo CS SensorApp.

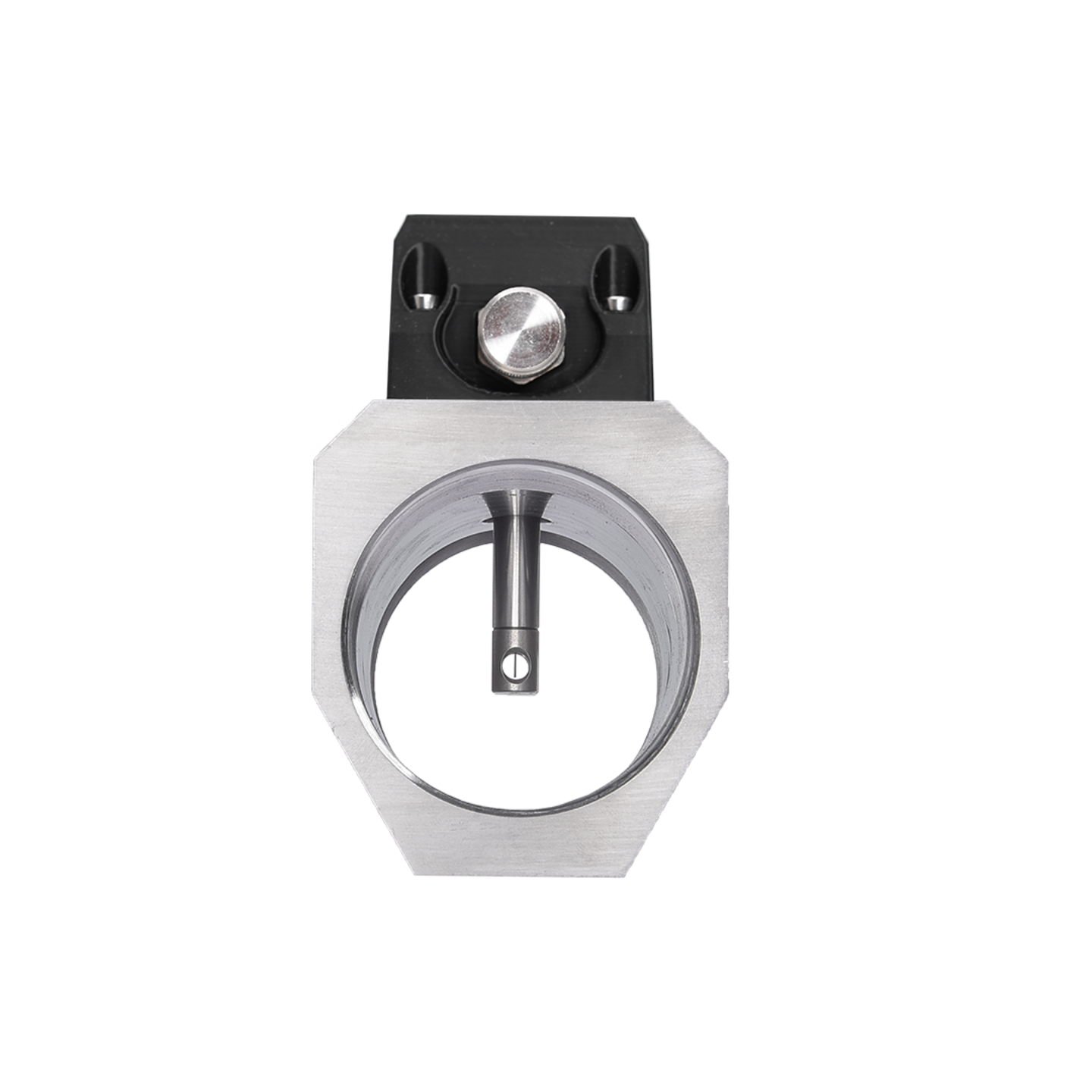

VA 570 - Sensor de caudal com secção de medição:O sensor de caudal VA 570 é fornecido com uma secção de medição integrada. As secções de medição estão disponíveis na versão com flange ou em versão com rosca R ou NPT. Como característica especial tem a cabeça de medição amovível. Deste modo a unidade de medição pode ser removida com facilidade e rapidez para fins de calibração ou de limpeza sem ter que desmontar a secção de medição peça a peça. Durante este período, a secção de medição é selada por uma tampa de vedação (acessório). A rosca com dispositivo de centragem assegura que o sensor está posicionado de forma precisa no centro da secção de medição, além disso, concede um posicionamento exato na direção do caudal. Isto evita as falhas de medição desnecessários.Os novos sensores de caudal VA 550 / 570 funcionam de acordo com o princípio de medição de calorimetria. Por este motivo, não é necessário qualquer tipo de compensação de temperatura e pressão adicional. Devido ao seu design robusto, à estrutura de alumínio fundido e à robusta ponta do sensor, feita de aço inoxidável 1,4571, o novo VA 550 / 570 é adequado para aplicações industriais exigentes. Está disponível uma versão ATEX para aplicações em áreas explosivas. Para medição de caudal, por ex., de gás natural, há uma versão com uma entrada DVWG. Ao contrário do circuito em ponte usado anteriormente, os registos eletrónicos de avaliação, mais recentemente desenvolvidos, fazem a medição de todos os valores digitalmente. Isto permite medições muito precisas e rápidas com uma amplitude de temperatura de até 180 °C (ou 350ºC). A margem de medição é de 1...1000 e permite, portanto, medições em muito baixa, bem como em muito elevada, velocidade de caudal, até 224 m/s.

DS 400 - Registador gráfico:Para todos os parâmetros relevantes de ar comprimido entre outras aplicações.

Registador gráfico inteligente DS 500 para ar comprimido e gases:DS 500 - Registador gráfico inteligente:Desde o registo dos dados medidos, à indicação num grande ecrã a cores, alertas, armazenamento e leitura à distância via servidor web...tudo isso é possível com o DS 500. Através do software CS Soft Basic os alarmes de software podem ser enviados através de SMS ou e-mail. Todos os valores e curvas medidos bem como limiares excedidos são indicados. As progressões de curva desde o início da medição podem ser vistas com um simples deslizar do dedo. Relatórios diários / semanais / mensais com os custos em € e o contador de leitura em m³ para cada sensor de consumo completam o conceito deste sofisticado sistema. A grande diferença em relação aos vulgares registadores gráficos sem papel é evidente na iniciação fácil e na avaliação dos dados medidos. Todos os sensores são identificados diretamente e alimentados pelo DS 500. Tudo é calibrado e ajustado.
